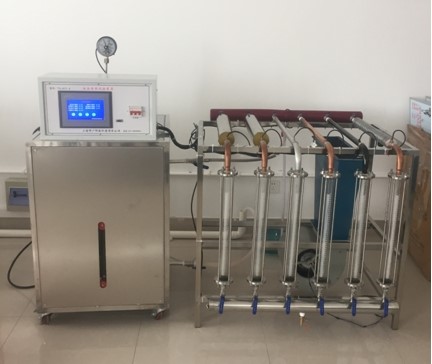

SB-CR/Z綜合傳熱性能實驗臺
傳熱性能實驗臺實驗?zāi)康模?/b>
1.觀察和分析相同直徑的紫銅管在不同形式下，自由對流、強迫對流對傳熱系數K值的影響。
2.了解綜合傳熱性能實驗臺的結構特點及對傳熱系數K的影響因素。
傳熱性能實驗臺主要配置：
紫銅傳熱管道（銅裸管、涂黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管各一組），調節閥門組，蒸汽發生器，熱風幕風機，壓力控制器及溫度保護裝置，不銹鋼臺架及控制屏等。
傳熱性能實驗臺技術參數：
1、輸入電源：三相AC380V±10%
50Hz，功率8.0KW。
2、實驗銅管直徑Φ20mm，長度500mm。
3、凝結水計量管尺寸Φ40×450mm，硬質透明玻璃材質。
4、風機風量，風量2000m3/h，功率370W。
5、電加熱總功率：≦8.0KW，蒸汽控制壓力表：0-0.4MPa。
6、蒸汽發生器上有安全閥、壓力表繼電器、溫度控制器三種安全保護裝置。
7、外形尺寸：1800×800×1200mm，外形為不銹鋼可移動支架，帶雙剎車輪。
SB-561綜合傳熱性能實驗臺
1、外形尺寸：1800×1000×1200mm
2、工作電壓：380
功率：9.2KW
3、主要用途：可觀察和分析在自由對流、強迫對流影響管道傳熱的傳熱系數K值。
4、主要配置：不銹鋼控制臺、不銹鋼支架、由六組不同性能的傳熱管道（銅裸管、涂黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管），蒸汽發生器、風機、壓力表等組成。
5、實驗銅管外徑：25mm
6、實驗管計算長度：自然對流時L=0.75m，強迫對流時L=0.5m（風筒長度）
7、凝結水計量管尺寸Φ40×420mm；
8、風機風量2000
m3/h，功率250W；
9、安全閥、壓力、溫度控制器三種安全保護；
10、蒸汽發生器規格：810×600×810
mm；材質：304不銹鋼、厚度4
mm
最大蒸汽壓力：0.25MPa
11、測溫系統：數字信號傳感器18B20，精度±0.5℃
12、嵌入式一體化觸摸屏，7寸、MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。
|
