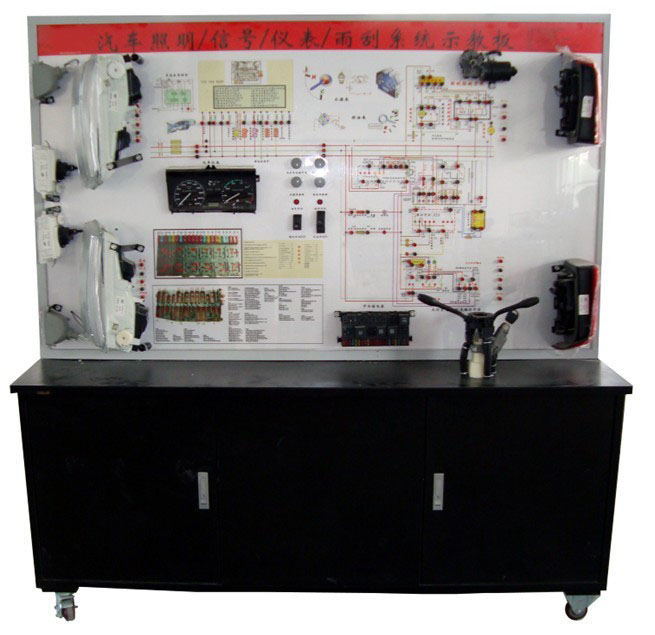

汽車照明、信號、儀表、雨刮系統示教板
汽車照明信號儀表雨刮系統示教板簡介
選用捷達照明/信號/儀表/雨刮系統材料為基礎制作，模擬汽車運行，演示照明/信號/儀表/雨刮系統的工作過程；本示教板功能齊全、操作方便、安全可靠。
（二）結構組成
捷達汽車照明、信號、儀表、雨刮系統四部分實物及各類開關等。檢測端子、故障設置系統、大容量蓄電池或12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及任務驅動式實訓指導書等。
（三）功能特點
1．面板上繪有完整的照明/信號/儀表/雨刮系統原理圖。設有檢測端子，可通過儀器儀表檢測傳感器，執行器等各種信號參數如電壓、電阻、頻率等。
2．操縱開關及按鈕，可真實演示照明/信號/儀表/雨刮系統的工作過程。
3．數顯表顯示電壓值。
4．發光二極管顯示元器件狀態。
5．故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
6．汽車油漆高溫烤漆處理；加裝交流電源漏電保護裝置；轉動元器件外加裝防護裝置。
7．底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
（四）技術參數
外形尺寸：1740mm×550mm×1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；
蓄電池：60AH/12V
