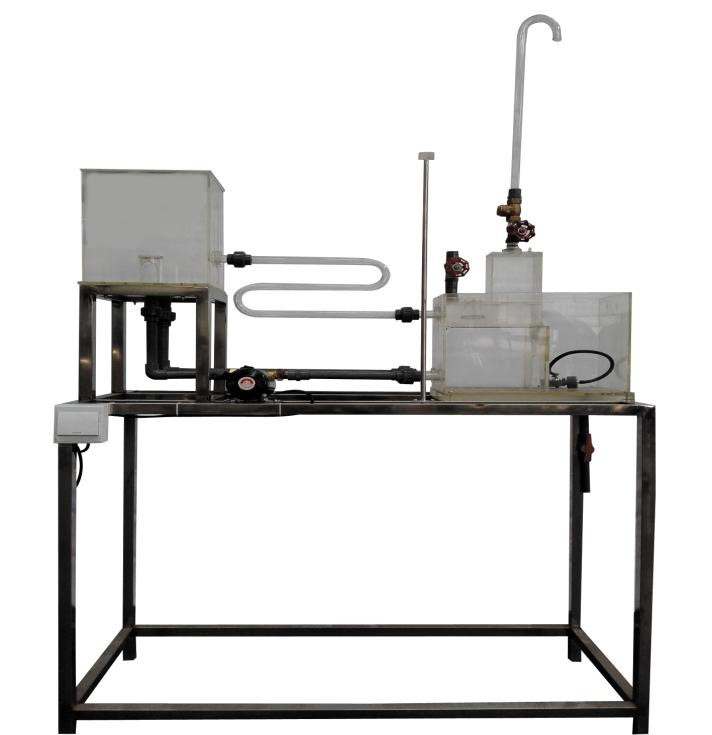

SB-SJ水擊演示試驗臺
1、外形尺寸：1800×500×1500mm
2、工作電壓：220V
功率：60W
3、主要用途：觀察水擊現象，水擊壓力的大小，水擊產生的原因。
4、主要配置：移動式不銹鋼實驗臺、循環水箱、恒壓水箱、測壓計、水擊儀
5、循環水箱：白色PVC
6、恒壓水箱：5mm亞克力板制成
7、水泵：
220V 50Hz 60W 揚程2.3米流量2000升/小時；

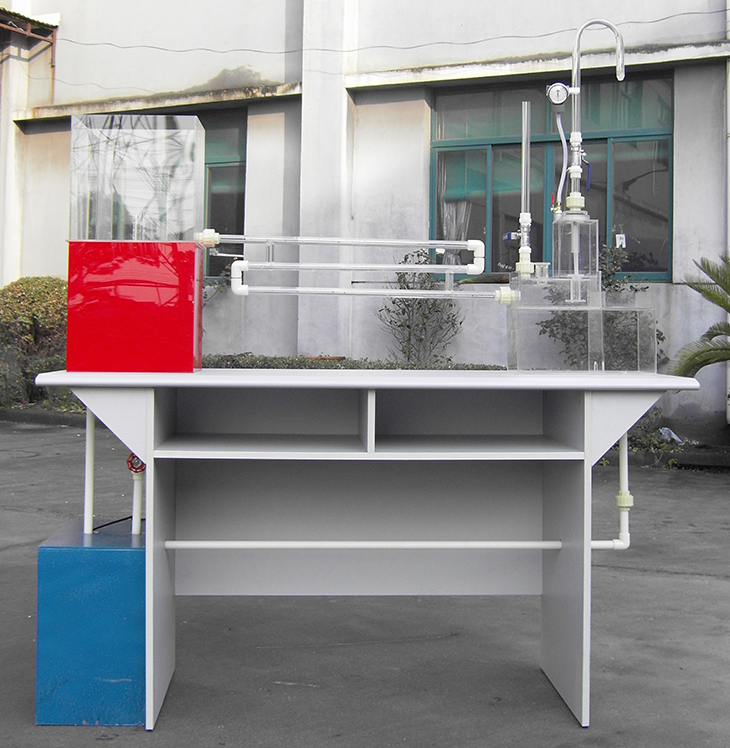

SB-SJT自循環水擊實驗裝置
一、實驗?zāi)康模?/span>
1、適合于工程流體力學（水力學）教學實驗。
2、演示水擊揚水機、水擊波傳播（水擊能的利用）的工作原理。
3、演示調壓筒消減水擊壓強的工作原理。
二、主要配置：
水泵、測壓表、恒位水箱、集水箱、水擊室、壓力室、供水管、調壓筒、揚水機出水管、閥門、不銹鋼框架。
三、技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz�？蛇B續操作。
2、作用水頭：250mm±10
mm，水擊升壓大于3000mm。
3、調壓筒調壓作用比：η>60%。
4、壓力表：醫用精密小量程壓力表。
5、揚水機出水管：400mmH20,水擊揚水機最大揚程：370mm，水擊揚水機揚程可達1.5倍作用水頭。
6、流量：供水最大流量Qmax=300
ml/s；實驗管道流量 Qp=0~200 ml/s。
7、恒位水箱、集水箱、供水管、調壓筒、揚水機出水管、水擊室、壓力室均由有機玻璃制成，實驗原理構造一目了然。
8、低噪聲無銹蝕水泵，揚程：10m，最大流量：12L/min，轉速：2800r/min，功率：100W。
9、實驗所用的流體-水為全循環使用設計，充分節約水資源。
10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
11、外形尺寸：1100×500×1700mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
|
