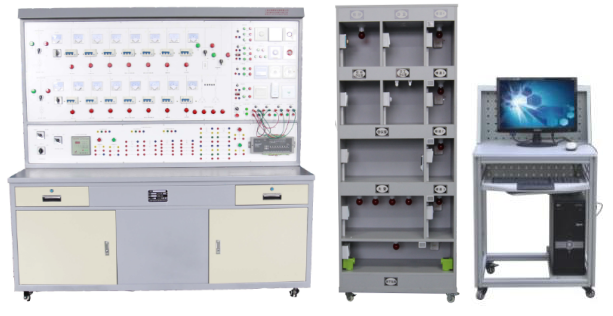

SBGDZM-2樓宇供配電及照明系統實訓裝置
一、系統概述：
系統由基于LON Talk協議的采集控制器組成網絡，整個系統由LonWorks網絡適配器、LonWorks采集控制器、模擬照明配電盤、模擬照明燈具、能源計量電度表、電壓電流傳感器、計算機以及力控組態軟件等組成。其主要設備包含：實訓平臺、LON網絡適配器、LON數據采集控制器、模擬照明配電盤（含指針表計、控制開關）、電壓傳感器、電流傳感器、能量計量電度表（單相、三相）、模擬照明燈具、空氣開關、接觸器、照明控制開關、力控組態軟件等。
二、技術指標：
1.輸入電源：三相四線（AC 380V±10% 50Hz）；
2.工作環境：溫度-10℃?+40℃ 相對濕度<85% 海拔<4000m；
3.裝置容量：<5.0kVA；
4.外形尺寸約：1800mm×800mm×1800mm；
5.照明控制柜：755mm×450mm×1800mm；
6.絕緣電阻：＞3MΩ；
7.安全保護：具有漏電自動保護功能；
三、系統配置：
1、微型斷路器：額定電流: 10A(14只)；
2、微型斷路器：額定電流: 32A(1只)；
3、智能無功補償裝置：使用電壓范圍：(0.85~1.10)倍額定電壓。最大允許過電流：1.30倍額定電流�？刂坡窋担�4路，6路，8路，10路，12路。投切時間：1~150s/次，可調。工作方式：自動，連續運行。負載在5~100%間變化時，COSφ值保持在0.95以上(1只)；
4、模擬負荷瓷盤電阻6組；
5、模擬負荷電抗6組；
6、接觸器: AC220V(17只)；
7、智能電流變送器:0-5A交流電流輸入4~20mA電流輸出;0-500V交流電壓輸入4~20mA電流輸出(10只)；8、電流表: 0～5A(14只)；
9、電壓表: 0～250V(2只)；
10、智能電量變送器:交流電壓測量變送器，輸出信號為4～20mA ，220VAC供電 交流電壓測量變送器，輸出信號為4～20mA ，220VAC供電(1只);
11、DDC控制模塊:微處理器 16位微處理器(TMP 91 CY22).22MHz;供電電壓 24Vac21~30Vdc;過電壓保護 24Vac和40Vdc過電壓保護及防短路保護(2只);
12、無功補償電容板1塊；
13、信號燈14只；
14、船形開關紅色3只；
15、中間繼電器22只；
16、時間繼電器3只；
17、LON網卡1個；
18、電腦桌鋁木結構可移動1張；
19、實訓導線及配件1套；該類產品全部采用LON總線式DDC進行控制，每種系統均可開展DDC的編程。
四、供配電及照明系統清單
1、供電部分系統清單
|
序號 |
名稱 |
數量 |
|
1 |
微型斷路器 |
14只 |
|
2 |
塑殼斷路器： |
1只 |
|
3 |
智能無功補償器 |
1只 |
|
4 |
模擬負荷瓷盤電阻 |
6組； |
|
5 |
模擬負荷電抗 |
6組； |
|
6 |
接觸器: |
27只 |
|
7 |
智能電流變送器 |
(10只） |
|
9 |
電壓表 |
(2只） |
|
10 |
智能電量變送器 |
1只 |
|
11 |
DDC控制模塊; |
1只 |
|
12 |
無功補償電容板1塊； |
4只裝 |
|
13 |
信號燈 |
18只 |
|
14 |
船形開關紅色； |
3只 |
|
15 |
中間繼電器； |
20只 |
|
16 |
時間繼電器； |
3只 |
|
17 |
LON網卡1個； |
1個 |
|
18 |
電腦桌鋁木結構可移動； |
1張 |
|
19 |
實訓臺架 |
1套 |
|
20 |
鋁材印刷板 |
2塊 |
|
21 |
電腦 |
1套 |
|
22 |
PLC |
1套 |
|
23 |
模擬量采集器 |
1個 |
|
24 |
工時 |
10天 |
2、照明部分清單
|
1 |
帶燈按鈕； |
12只 |
|
2 |
單刀單擲開關 |
1只 |
|
3 |
觸摸延時開關 |
1只 |
|
4 |
人體感應延時開關 |
1只 |
|
5 |
大翹板雙路開關 |
1只 |
|
6 |
聲光控延時開關 |
1只 |
|
7 |
可調光電子鎮流器 |
1只 |
|
8 |
遙控開關 |
1只 |
|
9 |
電子調光開關（30V～250） |
可調1只 |
|
10 |
照度傳感器； |
1只 |
|
11 |
交流接觸器； |
4只 |
|
12 |
中間繼電器； |
15只 |
|
13 |
時間繼電器 |
1只 |
|
14 |
節能燈應急電源； |
5只 |
|
16 |
主動式紅外，探測器 |
1對） |
|
17 |
光字牌4只； |
4 |
|
18 |
小燈杯 |
8只 |
|
19 |
節能燈杯（配鎮流器） |
8個 |
|
20 |
4針H管熒光燈 |
1只 |
|
21 |
T4直管熒光燈 |
1只 |
|
22 |
警示燈 |
1只 |
